Jak działa chłodzenie cieczą typu AIO i jak je zamontować to przewodnik, w którym omówimy zasady funkcjonowania, elementy składowe oraz praktyczny montaż zestawu w komputerze.
Wprowadzenie do chłodzenia AIO
Chłodzenie cieczą typu AIO (All-In-One) to kompletne, fabrycznie przygotowane rozwiązanie dla osób szukających wydajnej metody obniżania temperatury podzespołów komputera. W porównaniu do tradycyjnych systemów powietrznych, układ AIO wyróżnia się zwartą budową i często cichszą pracą, co jest zasługą optymalnie dobranych wentylatorów i radiatora. Montaż takiego zestawu nie wymaga ręcznego napełniania układu płynem ani zaawansowanej znajomości hydrauliki chłodzenia, dzięki czemu nadaje się zarówno dla zaawansowanych entuzjastów, jak i początkujących majsterkowiczów.
Główne elementy zestawu AIO
Typowy zestaw chłodzenia AIO składa się z kilku kluczowych komponentów, które razem tworzą kompletny system chłodzenia:
- Blok wodny – element montowany bezpośrednio na procesorze. Zawiera zimną płytkę bazową oraz wbudowaną pompaę.
- Pompka – napędza krążenie chłodziwa w układzie zamkniętym.
- Wężownice – elastyczne lub półsztywne przewody łączące blok wodny z radiatorem.
- Radiator – aluminiowy lub miedziany wymiennik ciepła, do którego przymocowane są wentylatory.
- Wentylatory – przystosowane do montażu na radiatorze, wymuszają przepływ powietrza, odbierając ciepło.
- Zestaw mocowań – śrubki, podkładki i uchwyty dopasowane do różnych socketów procesorowych.
Dzięki fabrycznemu uszczelnieniu i szczelnej konstrukcji, chłodzenie AIO jest gotowe do użycia od razu po wyjęciu z pudełka. Brak konieczności dolewania czy wymiany płynu sprawia, że konserwacja ogranicza się do ewentualnego czyszczenia radiatora i wentylatorów.
Jak działa układ chłodzenia AIO
Podstawową zasadą działania jest odbiór ciepła z procesora i jego przeniesienie na radiator. Proces zachodzi w następujących krokach:
- Płyn chłodzący (ciecz) dostaje ciepło od rozgrzanego procesora poprzez powierzchnię styku w bloku wodnym.
- Pompka utrzymuje stały obieg płynu, kierując gorące chłodziwo do radiatora.
- Radiator, dzięki dużej powierzchni i dodatkowym wentylatorom, przekazuje ciepło do otaczającego powietrza.
- Ostudzony płyn wraca do bloku wodnego, gdzie cykl rozpoczyna się na nowo.
Zaletą takiego rozwiązania jest większa zdolność pochłaniania i oddawania ciepła w porównaniu do chłodzeń powietrznych o podobnych wymiarach. Wartość efektywnośći systemu pozwala na utrzymanie niższych temperatur nawet przy wysokim obciążeniu CPU.
Przygotowanie do montażu
Zanim przystąpisz do instalacji chłodzenia AIO, warto odpowiednio przygotować obudowę i inne komponenty:
- Wyłącz komputer z zasilania i odłącz wszystkie kable.
- Otwórz obudowę i usuń ewentualne przeszkody w miejscu montażu radiatora.
- Sprawdź kompatybilność zestawu z obudową – pamiętaj o dostępnej przestrzeni na wysokość i długość radiatora oraz rozmieszczeniu otworów montażowych.
- Przygotuj pastę termoprzewodzącą (jeśli nie jest fabrycznie nałożona) oraz ściereczkę do odtłuszczenia powierzchni procesora.
- Zapoznaj się z instrukcją producenta dotyczącą montażu systemu mocowań do konkretnego soketu.
Krok po kroku: instalacja chłodzenia AIO
1. Montaż radiatora
W pierwszej kolejności umieść radiator w wybranym miejscu obudowy, zazwyczaj na górze lub z przodu. Upewnij się, że przepływ powietrza będzie skierowany na zewnątrz obudowy. Przykręć wentylatory do radiatora a następnie całość do wsporników obudowy za pomocą dołączonych śrub.
2. Przygotowanie bloku wodnego
Oczyść powierzchnię procesora za pomocą izopropanolu, a następnie nałóż cienką warstwę pasta termoprzewodzącej. Jeśli blok wodny ma fabrycznie nałożoną pastę, sprawdź jej stan i ewentualnie dołóż niewielką ilość dodatkowego produktu.

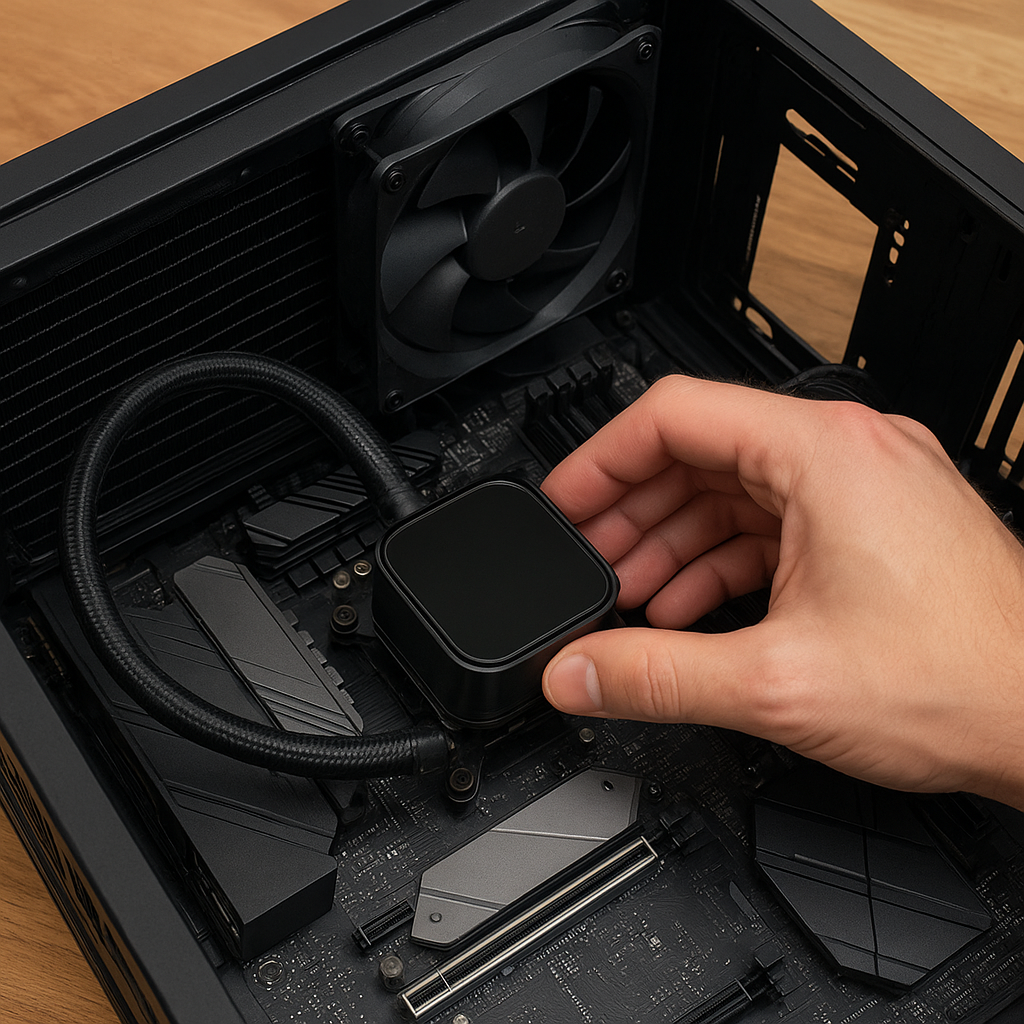

3. Montaż bloku na procesorze
Przyłóż blok dokładnie do środka socketu i delikatnie dociśnij, aby pasta równomiernie rozprowadziła się pomiędzy powierzchniami. Zabezpiecz blok za pomocą zestawu uchwytów zgodnie z instrukcją producenta – nie dokręcaj zbyt mocno, aby nie uszkodzić płyty głównej.
4. Podłączenie przewodów
Podłącz przewód pompai bloku wodnego do dedykowanego gniazda na płycie głównej (najczęściej CPU_FAN lub PUMP_FAN). Kable wentylatorów radiatora poprowadź do złączy SYS_FAN lub PWM_FAN. Upewnij się, że zarządzanie obrotami będzie możliwe z poziomu BIOS-u.
5. Test i kontrola
- Włącz komputer i wejdź do BIOS-u, aby sprawdzić obroty pompy oraz wentylatorów.
- Monitoruj temperatury procesora za pomocą narzędzi systemowych lub programów firm trzecich.
- Sprawdź, czy nie występują niepokojące dźwięki lub drgania.
Wskazówki i konserwacja
Aby utrzymać stabilne działanie chłodzenia AIO i wydłużyć jego żywotność, warto przestrzegać kilku zasad:
- Regularnie czyść radiator i wentylatory z kurzu za pomocą sprężonego powietrza.
- Sprawdzaj poziom głośności pracy pompy – wzrost hałasu może świadczyć o zużyciu łożysk.
- Zwracaj uwagę na zmiany temperatury procesora – nagły wzrost może oznaczać problem z obiegiem chłodziwa.
- Co kilka lat rozważ wymianę zestawu na nowy model, zwłaszcza jeśli producent deklaruje określoną żywotność pompy.
Dzięki zastosowaniu zestawu chłodzenia cieczą typu AIO można cieszyć się efektywnym odprowadzaniem ciepła, stabilną pracą podzespołów oraz estetycznym efektem w obudowie komputera.
