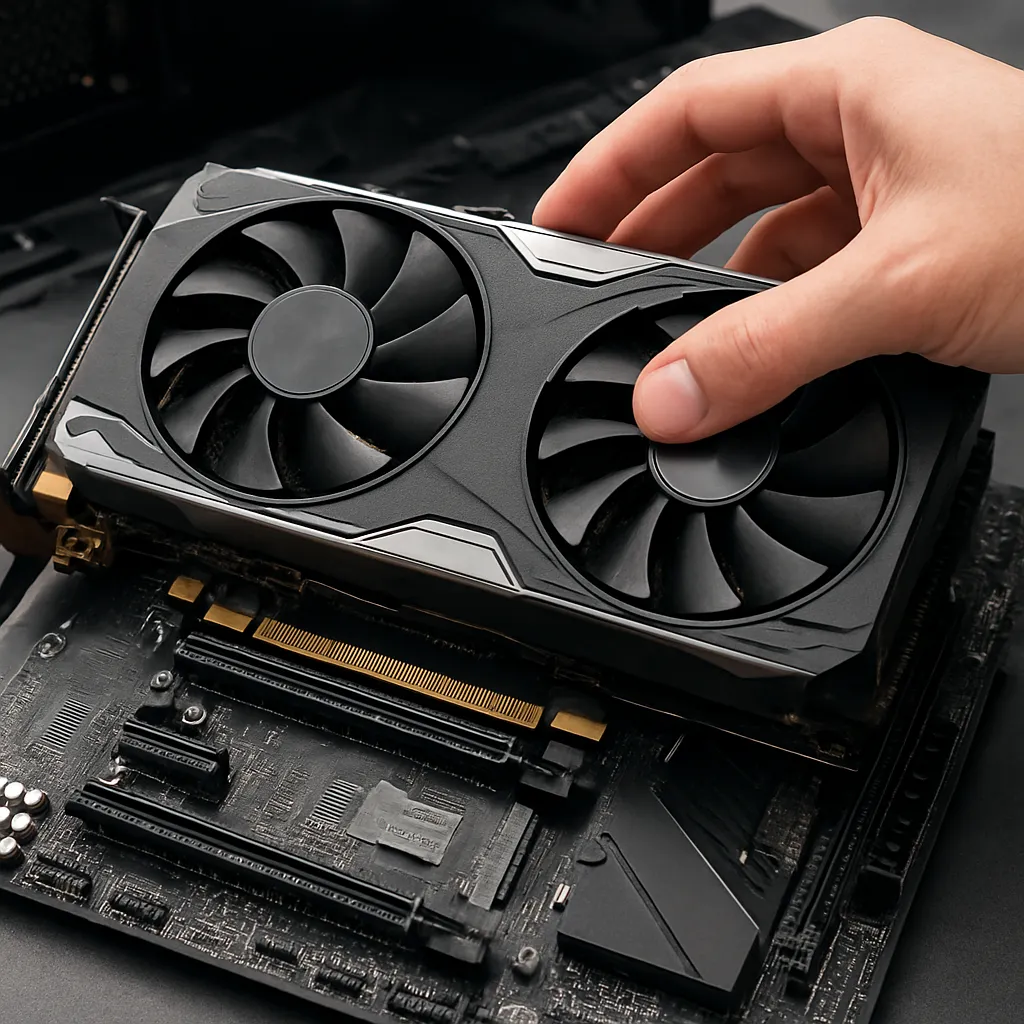

Jak sprawdzić kompatybilność karty graficznej z płytą główną to kluczowe zagadnienie dla każdego entuzjasty sprzętu komputerowego, który planuje modernizację lub budowę własnego zestawu.
Złącza i standardy
Podstawą udanej współpracy pomiędzy płytą główną a kartą graficzną jest zgodność wykorzystywanych złącz i standardów. Obecnie dominującym interfejsem jest PCI Express, a jego kolejne generacje (1.0, 2.0, 3.0, 4.0, 5.0 i nowsze) oferują coraz wyższe przepustowości.
PCI Express x16
- Standard PCIe x16 zapewnia maksymalnie 16 linii komunikacyjnych, co przekłada się na pełne wykorzystanie potencjału karty graficznej.
- Płyty główne typu ATX, mATX i ITX często posiadają minimum jedno złącze PCIe x16.
- Zwróć uwagę, czy Twoja płyta obsługuje generację odpowiednią do karty: na przykład GPU 4.0 osiągnie najlepsze wyniki tylko w slocie 4.0, ale jest też wstecznie zgodna z poprzednimi wersjami.
Sloty pomocnicze i ich znaczenie
- Czasami płyty posiadają więcej niż jedno złącze x16, jednak fizycznie może ono funkcjonować jako x8 lub x4.
- Warto sprawdzić specyfikację płyty głównej, aby wiedzieć, jak rozkładane są linie PCIe w przypadku montażu wielu kart.
Zasilanie i wymagania energetyczne
Jednym z najczęściej pomijanych aspektów jest analiza zasilacza oraz przewodów zasilających potrzebnych do poprawnego funkcjonowania GPU.
Moc zasilacza (PSU)
- Producenci kart graficznych zazwyczaj podają rekomendowaną minimalną moc PSU. Na przykład karta klasy średniej może wymagać 450 W, a high-end – nawet 750 W lub więcej.
- Sprawdź realną moc dostępną na +12 V, ponieważ większość energii pobierana jest właśnie z tej linii.
- Pamiętaj o marginesie bezpieczeństwa – zaleca się co najmniej 10–15% nadwyżki względem sumarycznego poboru wszystkich komponentów.
Wtyczki zasilające
- Większość nowoczesnych GPU wykorzystuje złącza 6-pin, 8-pin (6+2) lub kombinację dwóch takich wtyczek.
- Upewnij się, że Twój zasilacz posiada potrzebne przewody i odpowiednią moc na każdym złączu.
- Brak dedykowanej wtyczki może zmusić Cię do użycia adapterów, co z kolei może obniżyć stabilność i bezpieczeństwo zasilania.
Wymiary i kompatybilność fizyczna
Nie mniej istotne są aspekty mechaniczne stojące za montażem karty w obudowie. Nie każda duża karta zmieści się w każdej obudowie.
Długość i wysokość karty
- Zmierz dostępną przestrzeń w obudowie od tylnej ściany do przegrody na dyski. Karty o długości powyżej 300 mm mogą nie zmieścić się w mniejszych obudowach typu micro-ATX lub mini-ITX.
- Moduły chłodzenia (radiatory, wentylatory) mogą dodatkowo wydłużać kartę. Uwzględnij również odstęp od śledzia płyty głównej.
Szerokość i liczba slotów
- Większość GPU zajmuje 2 sloty PCIe, ale modele z potężnymi chłodzeniami często potrzebują 2,5 lub nawet 3 slotów.
- Zwróć uwagę na sąsiednie sloty na płycie głównej – czy nie kolidują z dużym radiatorem chipsetu lub innymi kartami rozszerzeń?
Bios, UEFI i wsparcie oprogramowania
Kompatybilność elektroniczna i programowa między BIOS płyty głównej a kartą jest równie ważna jak warunki mechaniczne i zasilanie.
Wsparcie UEFI GOP
- Nowoczesne karty często wymagają wsparcia UEFI Graphics Output Protocol. Starsze płyty z legacy BIOS mogą nie wyświetlać obrazu na ekranie w trakcie POST lub instalacji systemu.
- W ustawieniach BIOS/UEFI można czasem przełączyć tryb ładowania z UEFI na CSM, co poprawia kompatybilność ze starszymi GPU.
Sterowniki i zgodność systemowa
- Zainstaluj najnowsze sterowniki udostępniane przez producenta (NVIDIA lub AMD), aby uzyskać optymalne działanie i pełną funkcjonalność takich technologii jak ray tracing czy DLSS.
- Sprawdź, czy producent płyty głównej publikuje aktualizacje BIOS w celu poprawy współpracy z nowymi modelami GPU.
Praktyczne wskazówki przed zakupem
Zanim zdecydujesz się na nową kartę graficzną, warto zebrać kilka informacji i wykonać szybki test wstępny.
- Przeszukaj fora i grupy użytkowników Twojej płyty głównej – często znajdziesz tam opinie osób testujących różne modele kart.
- Skorzystaj z konfiguratorów online oferowanych przez producentów płyt głównych lub sklepów – po wybraniu modelu płyty graficznej automatycznie ocenią kompatybilność.
- Jeżeli to możliwe, sprawdź fizycznie w sklepie lub u znajomego, czy karta pasuje do Twojej obudowy i czy zasilacz podoła obciążeniu.
- Przygotuj kopię zapasową danych przed każdą większą zmianą sprzętową – w razie nieoczekiwanych problemów unikniesz utraty ważnych plików.
- Zwróć uwagę na ogólną cyrkulację powietrza w obudowie – nowa karta może wygenerować więcej ciepła i wymagać dodatkowego chłodzenia.
