Jak działa PCI Express i jakie ma wersje to temat, który interesuje zarówno entuzjastów sprzętu komputerowego, jak i profesjonalistów zajmujących się projektowaniem płyt głównych i kart rozszerzeń. Interfejs PCI Express zrewolucjonizował sposób komunikacji między komponentami, zastępując starsze szyny równoległe kanałem o architekturze punkt-punkt, zapewniając znacznie wyższą przepustowość oraz elastyczność w rozbudowie systemu.
Zasady działania magistrali PCI Express
Na poziomie fizycznym interfejs PCI Express opiera się na połączeniach typu „lane”, czyli pojedynczych torach transmisji szeregowej. Każdy lane składa się z dwóch par różnicowych sygnały – jednej do wysyłania danych i jednej do odbioru, co pozwala na pełny dupleks. W przeciwieństwie do architektur równoległych, tutaj dane przemieszczają się wzdłuż dedykowanych ścieżek, eliminując konieczność synchronizacji wielu przewodów i zmniejszając zakłócenia EMI.
Warstwa linku odpowiada za kontrolę błędów i retransmisję pakietów w razie problemów z integralnością danych. Nad nią działa warstwa transakcji, zajmująca się zarządzaniem kolejką żądań od urządzeń końcowych (endpoint) i mostów (bridge). Dzięki temu protokół jest skalowalny i może obsługiwać różne typy ruchu – od transferów pamięciowych DMA po komunikację z urządzeniami peryferyjnymi.
Budowa fizyczna i topologia punkt-punkt

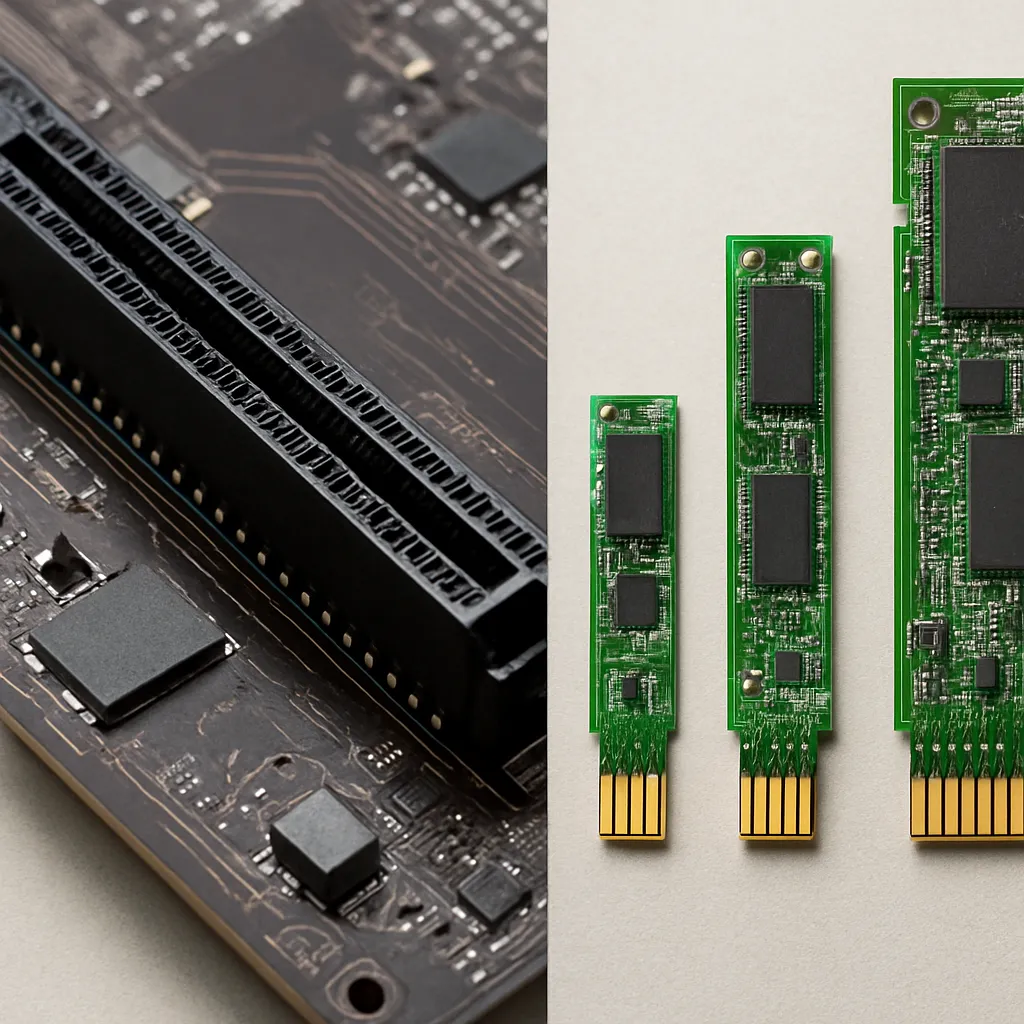

W praktyce każda magistrala łączy dwa urządzenia bezpośrednio, co oznacza, że każde gniazdo na płycie głównej ma dedykowaną ścieżkę do switcha lub root complex. Taka architektura punkt-punkt pozwala unikać kolizji i ogranicza opóźnienia związane z arbitrażem wielu urządzeń na jednej szynie. Sloty różnią się długością i liczbą lane’ów, np. x1, x4, x8, x16, co wpływa na teoretyczną przepustowość:
- PCIe x1 – podstawowy kanal o szerokości jednego lane’a;
- PCIe x4 – cztery lane’y połączone równolegle w jednym gnieździe;
- PCIe x8 i x16 – popularne w kartach graficznych i serwerach, oferujące znacznie większą przepustowość.
Wersje PCI Express i ich możliwości
Od debiutu pierwszej generacji interfejsu w 2003 roku technologia przechodziła kolejne ewolucje, z każdą nową odsłoną podwajając prędkość transmisji na lane. Poszczególne wersje to:
- Gen1 (PCIe 1.x) – 2,5 GT/s, efektywna przepustowość ~250 MB/s na lane;
- Gen2 (PCIe 2.x) – 5 GT/s, przepustowość ~500 MB/s na lane;
- Gen3 (PCIe 3.x) – 8 GT/s, dzięki ulepszonemu kodowaniu 128b/130b osiąga ~985 MB/s;
- Gen4 (PCIe 4.x) – 16 GT/s, ~1,97 GB/s na lane;
- Gen5 (PCIe 5.x) – 32 GT/s, ~3,94 GB/s na lane;
- najnowsze prace nad Gen6 dążą do 64 GT/s i wykorzystania zaawansowanego kodowania PAM4.
Większość współczesnych płyt głównych oferuje wsparcie dla kompatybilność wstecznej, co oznacza, że karta PCIe 3.0 działa w gnieździe PCIe 4.0 lub 5.0, ale z ograniczoną prędkością starszej generacji. Zmiana generacji wymaga jedynie aktualizacji BIOS-u oraz odpowiedniego wsparcia w chipsetach i procesorach.
Zalety i ograniczenia kolejnych generacji
Wzrost prędkości transmisji niesie ze sobą wyzwania: projektanci muszą zadbać o odpowiednie ścieżki na płytach PCB, kontrolować impedancję i minimalizować odbicia sygnału. Podwyższone częstotliwości mogą zwiększać zużycie energii i generować większe zakłócenia elektromagnetyczne, dlatego w Gen4 i Gen5 wprowadzono ulepszenia w warstwie fizycznej i wykorzystano nowe materiały izolacyjne.
Topologie i zarządzanie pasmem
W środowiskach serwerowych oraz stacjach roboczych często stosuje się rozbudowane przełączniki PCIe (switch), które umożliwiają połączenie wielu urządzeń w drzewiastą strukturę. Taki switch może dystrybuować ograniczoną — choć dużą — liczbę lane’ów pomiędzy różne gniazda, udostępniając dynamicznie pasmo w zależności od obciążenia. Jest to szczególnie ważne w rozwiązaniach z wieloma kartami sieciowymi, dyskami NVMe lub akceleratorami GPU.
Zarządzanie pasmem odbywa się na poziomie root complex, gdzie oprogramowanie BIOS/UEFI rezerwuje i alokuje zasoby podczas inicjalizacji. W systemach operacyjnych istnieją sterowniki wspierające tzw. hot-plug, czyli podłączanie i odłączanie kart w trakcie pracy, co jest przydatne w centrach danych do szybkiej wymiany uszkodzonych modułów.
- Dynamiczne przydzielanie lane’ów;
- Mechanizmy QoS (Quality of Service) dla krytycznych aplikacji;
- Monitorowanie stanu łączy poprzez funkcje SR-IOV i FLR (Function Level Reset).
Zastosowania praktyczne i perspektywy rozwoju
Interfejs PCI Express z powodzeniem zasila karty graficzne, kontrolery dysków SSD NVMe, interfejsy sieciowe 10/25/40 GbE, a także zaawansowane akceleratory sztucznej inteligencji. Wraz z rozwojem technologii wyższych generacji rośnie zapotrzebowanie na szybsze połączenia między procesorami i akceleratorami, co widzimy w platformach HPC (High Performance Computing) i centrach danych.
Przyszłość to przede wszystkim:
- rozwój Gen6 z kodowaniem PAM4 i pełnym dwukierunkowym dupleksem na lane;
- integracja PCIe z magistralami CXL (Compute Express Link), pozwalającymi na bezpośredni dostęp do pamięci współdzielonej;
- miniaturyzacja dla zastosowań w urządzeniach mobilnych i wbudowanych.
Dzięki skalowalności i elastyczności PCI Express pozostaje kluczowym ogniwem w nowoczesnych architekturach komputerowych, adaptując się do coraz większych wymagań dotyczących przepustowość i niskiego opóźnienia.
